エンジン系統

システムカテゴリでは、飛行機を動かす各システムの仕組みをパイロット視点で整理していきます。
システム概論で全体像を掴んだあとは、ここから各システムの中身に入っていきましょう。

レシプロエンジンの基本サイクル

4ストロークの流れ

レシプロエンジンは、ピストンが上下に往復する動きを回転運動に変えてプロペラを回す機関です。ピストンエンジンとも呼ばれ、どちらも同じものを指しています。「レシプロ（reciprocating）」という名前自体が往復運動を意味しています。

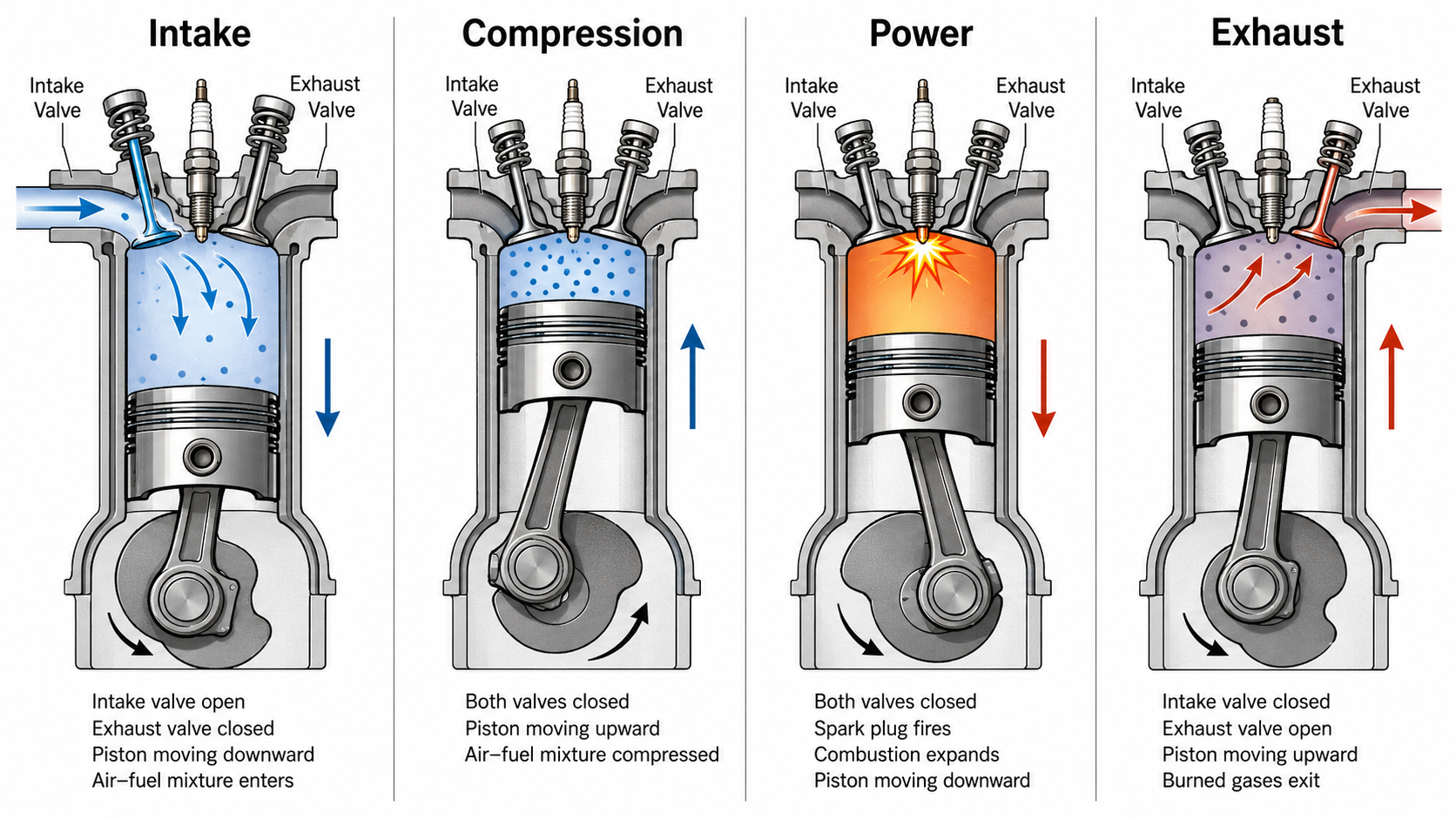

動作は4つのストロークで1サイクルを構成します。

吸入（Intake）

ピストンが下がりながら、燃料と空気の混合気をシリンダー内に吸い込みます。

圧縮（Compression）

ピストンが上がり、混合気を圧縮します。圧縮することで爆発力が高まります。

爆発（Power）

点火プラグが混合気に点火し、爆発の力でピストンが押し下げられます。
4ストロークのうち、実際に動力が生まれるのはここだけです。

排気（Exhaust）

ピストンが再び上がり、燃焼後のガスをシリンダー外に押し出します。

この4ストロークを繰り返すことで、エンジンは継続的に回転力を生み出します。

レシプロとタービンの棲み分け

航空機のエンジンには大きく分けてレシプロとタービン（ジェット・ターボプロップ）があります。

レシプロエンジン自体は推進力を直接生み出しているわけではありません。
あくまでプロペラを回転させるための回転力（トルク）を生み出すのが役割で、その回転をプロペラが受け取って初めて推進力になります。

一方、タービンエンジンは燃焼ガスでタービンを回し、そのエネルギーを推進力に変換する仕組みです。ターボジェットやターボファンでは排気流やファンによって推力を生み、ターボプロップではタービンでプロペラを回して推進力を得ます。詳しくはまた別の記事で。

訓練で最初に乗るセスナやパイパーといった小型機はほぼすべてレシプロです。
この記事で扱うのもレシプロエンジンに限定します。

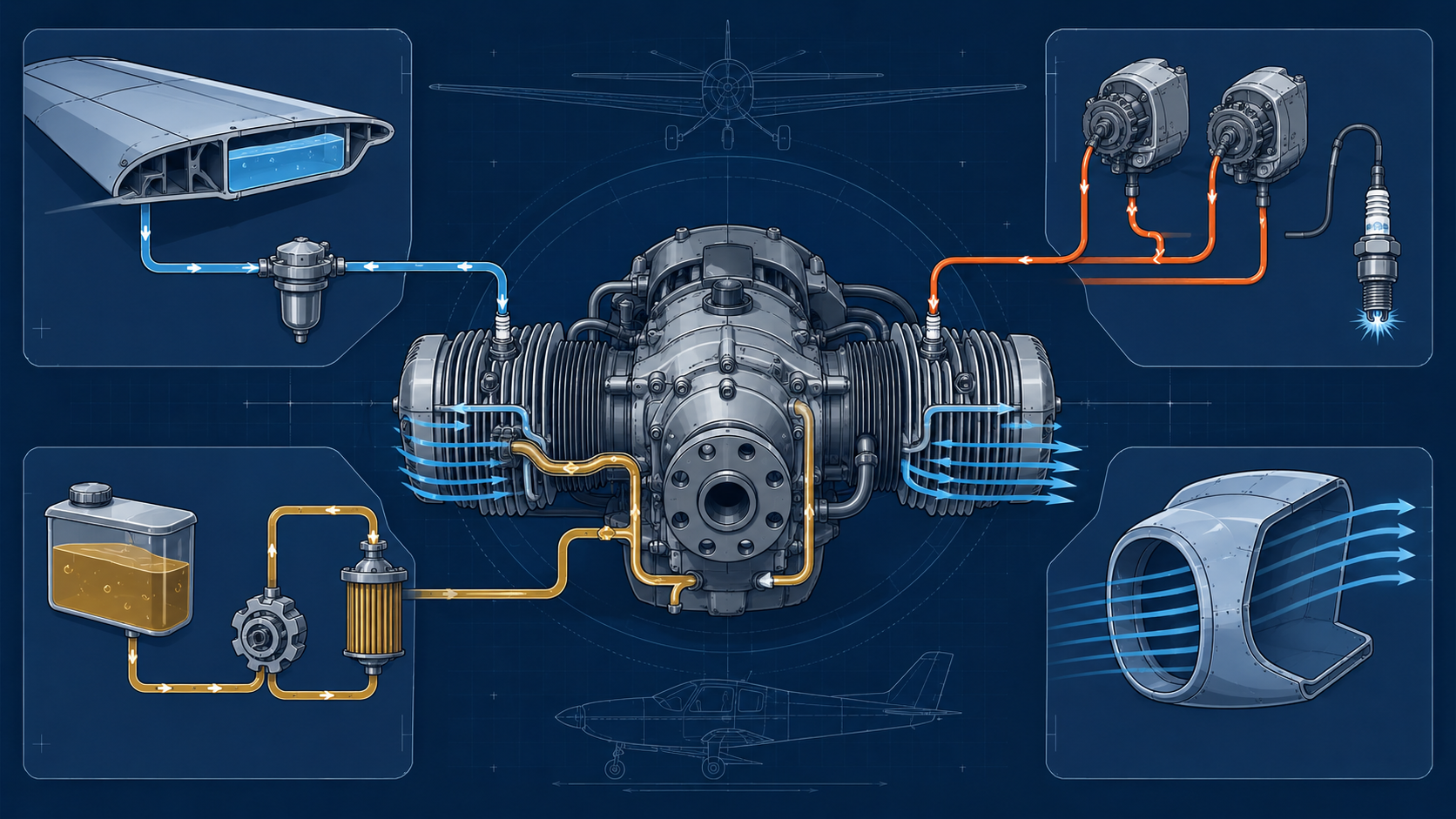

エンジンを動かす4つの要素

燃料系統

燃料系統の役割は、タンクからエンジンまできれいな燃料を安定して届けることです。燃料に水や異物が混入していると、正常な燃焼ができず、エンジン不調や停止につながります。

エンジンはシリンダー内で燃料と空気を混合して燃焼させますが、この混合比（空燃比）がエンジンの温度やパフォーマンスに大きく影響します。混合比をパイロットが調整するのがミクスチャーコントロールで、詳しくはコックピット管理のセクションで扱います。

タンク

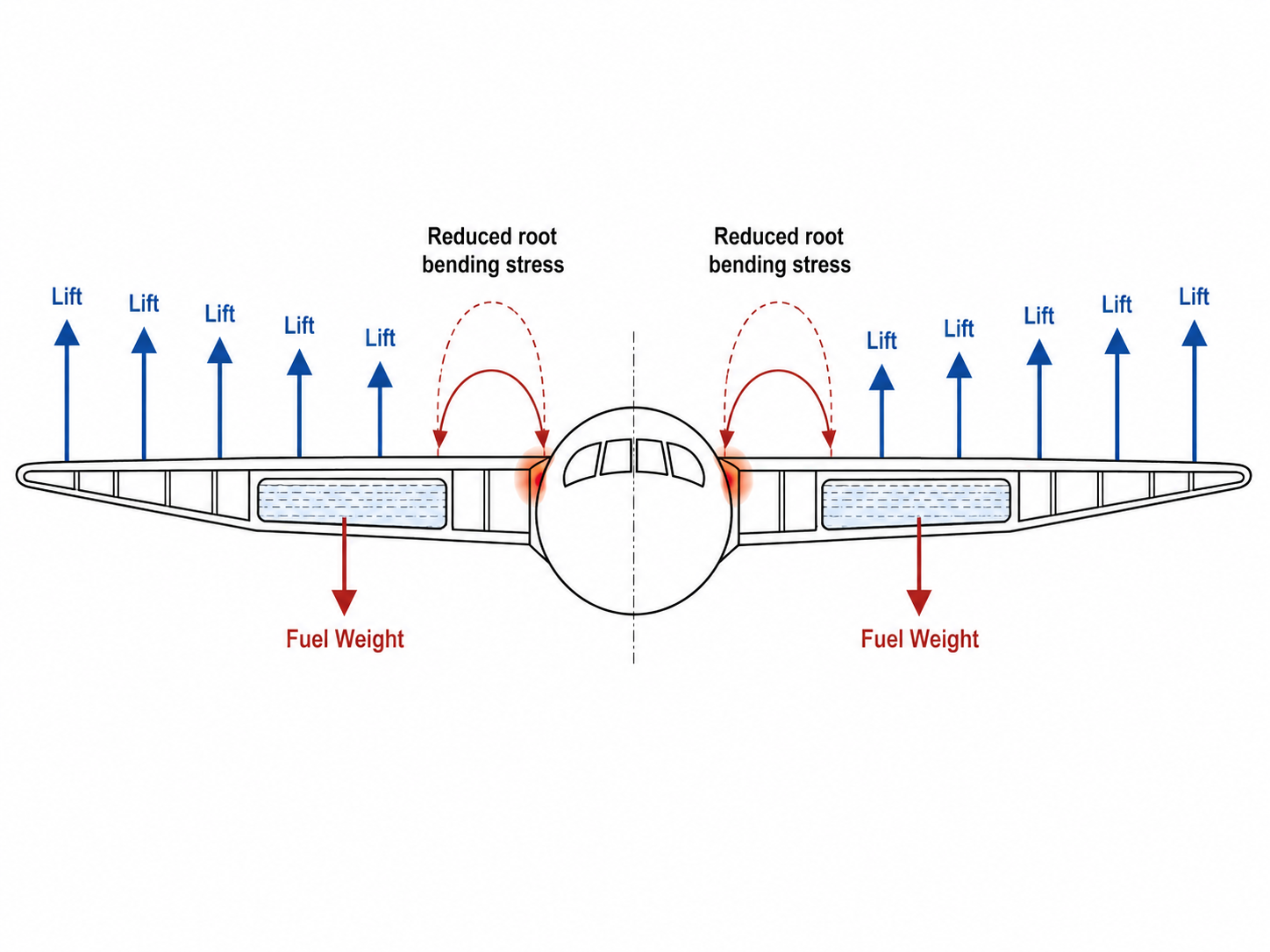

燃料は主翼の中のタンクに貯蔵されています。主翼にタンクを置くのは、飛行中に発生する揚力によって翼が上に引っ張られる力と燃料の重さが釣り合い、翼の付け根にかかる荷重を軽減できるからです。

翼内の燃料タンクの容量が減ると、飛行中に翼の付け根にかかる荷重（負荷）が大きくなります。そのため飛行規程で最大ゼロ燃料重量（Maximum Zero Fuel Weight）が定められており、翼の付け根への負荷が限界値を超えないようにしています。

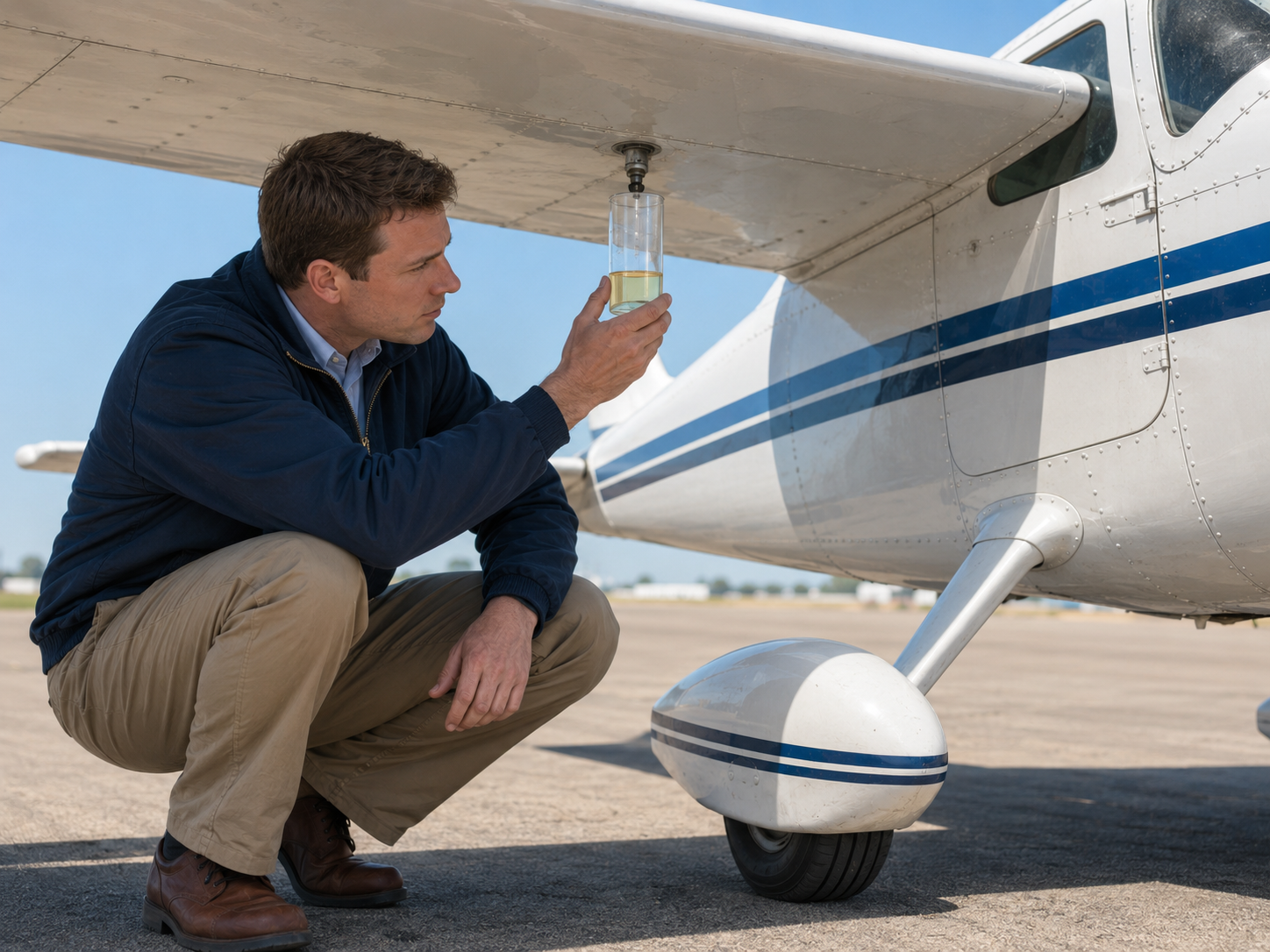

フューエルサンプ

飛行前確認では、タンクから少量の燃料を採取して水や異物の混入がないか目視で確認します。これをフューエルサンプといいます。水は燃料より重いためタンクの底に沈んでおり、採取した燃料に白濁や水滴が見られた場合は飛行できません。ガスコレーター（燃料フィルター）からもサンプリングを行い、経路全体をチェックします。

点火系統

点火系統の役割は、圧縮された混合気に確実に点火することです。

スパークプラグ

混合気への点火は、シリンダー内に取り付けられたスパークプラグが電気火花を発生させることで行われます。点火には電気が必要で、この電気をどこから供給するかがシステム設計の核心になります。

バッテリーから電力を供給する方法では、バッテリーが故障した瞬間にエンジンも止まるリスクがあります。
飛行中にそれが起きると致命的です。

マグネト

このリスクを避けるために使われるのがマグネトです。マグネトはエンジンの回転力だけで電力を生み出す独立した発電装置（電磁誘導）で、バッテリーや電気系統に一切依存しません。
エンジンが回っている限り点火し続けられるため、電気系統の故障がそのままエンジン停止につながらない仕組みになっています。

デュアルイグニッション

さらに、多くのレシプロ機ではマグネトを2系統搭載しています。左右それぞれのマグネトが独立して動作し、各シリンダーには点火プラグが2本取り付けられています。これをデュアルイグニッションといいます。

1系統が故障しても残りの1系統で飛行を継続できるというRedundancyの観点に加え、2か所から同時に点火することで燃焼効率が上がるという利点もあります。

キャブレター式とインジェクション式

燃料をどのようにシリンダーへ送り込むかで、エンジンは2種類に分かれます。

キャブレター式は、吸気の流れを利用して燃料を霧状に噴霧し、空気と混合します。構造がシンプルで整備コストが低い反面、燃料が気化する際に温度が下がるため、条件次第でアイシングが発生することがあります。これがカーブアイシングです。エンジンの排熱を気化器に送り込んでアイシングを防ぐのがカーブヒートで、出力低下や異常を感じた際に使用します。

インジェクション式は、燃料を各シリンダーに直接噴射します。キャブレターを持たないためカーブアイシングのリスクはありませんが、吸気口やフィルター部の氷結・閉塞に備えてオルタネートエアが設けられています。

マグネトチェック

エンジン始動後、離陸前には必ずマグネトチェックを行います。左右のマグネトを交互に単独で動作させ、それぞれで正常に点火できているかを確認します。2系統から1系統に切り替えると燃焼効率がわずかに落ちるためRPMがわずかに低下しますが、許容範囲内であれば正常です。許容範囲を超えた低下や、2系統間のRPM差が大きい場合は整備が必要です。

潤滑系統

潤滑系統の役割は、エンジン内部の金属同士が直接触れ合わないようオイルの膜を保ち続けることです。

エンジン内部ではピストンやクランクシャフトといった金属部品が高速で動き続けています。潤滑なしでこれらが直接接触すると、摩擦熱によって瞬く間に焼き付きを起こします。

オイルの5つの役割

• 潤滑：金属部品の間にオイルの膜を作り、摩擦を減らす
• 冷却：燃焼熱や摩擦熱を吸収し、外部に逃がす
• 清浄：金属粉や燃焼残渣を洗い流し、オイルフィルターに運ぶ
• 防錆：金属部品の表面をオイルの膜で覆い、酸化や腐食を防ぐ
• 密閉：ピストンとシリンダー壁の隙間をオイルで塞ぎ、燃焼ガスの漏れを防ぐ

ウェットサンプとドライサンプ

オイルをどこに貯蔵するかで、潤滑系統の方式が2つに分かれます。

ウェットサンプ式は、エンジン下部のオイルパン（サンプ）にオイルを貯蔵し、そこからポンプで循環させます。構造がシンプルで部品点数が少ないため、セスナなどの小型訓練機に広く採用されています。

ドライサンプ式は、エンジンとは別に独立したオイルタンクを設けてオイルを貯蔵します。エンジン下部にオイルが溜まらないため、急激な姿勢変化や長時間の背面飛行でも安定した潤滑が維持できます。曲技飛行機や一部の高性能機に採用されています。

オイルサンプ

飛行前確認ではオイル量の確認とあわせて、オイルの状態も目視でチェックします。
オイルが極端に黒ずんでいる場合は汚染のサイン、乳白色になっている場合は水分の混入が疑われます。

パイロットが監視するもの

オイル系統の状態はコックピットから2つの指標で確認します。

油圧（Oil Pressure）はオイルがエンジン内を正常に循環しているかを示す指標です。油圧が低下している場合、オイル量の不足、オイル漏れ、ポンプの不具合などが考えられます。オイルが正常に循環しなければ、潤滑だけでなく冷却も十分に行われなくなり、最終的にはエンジンの焼き付きや火災につながるおそれがあります。

一方、油圧が高すぎる場合は、系統内の詰まりなどが考えられます。油圧は単体で判断するのではなく、油温や運転状況とあわせて確認する必要があります。

油温（Oil Temperature）はオイルの熱的な状態を示します。油温が高い場合は、オイルが十分に熱を逃がせていない状態です。油圧が正常であればオイルは循環しているため、出力を下げ、速度を上げて冷却を促すことで対応します。

ただし、油圧が正常でもオイルの劣化や冷却不足によって油温が上昇することがあるため、油圧だけを見て安全と判断してはいけません。

油温が低すぎる場合は、オイルの粘性が高くなり、循環や潤滑が十分に機能しにくくなります。特に冬季の始動直後は、十分なウォームアップを行い、油温と油圧が正常範囲に入っていることを確認してから高出力運転に移る必要があります。

冷却系統

レシプロエンジンは燃焼によって大量の熱を発生させます。この熱を適切に逃がし続けることがエンジンの寿命と性能を維持するうえで不可欠です。

空冷式

訓練機に使われる小型レシプロエンジンのほとんどは空冷式を採用しています。シリンダーの外周にフィン（ひだ状の突起）が設けられており、飛行中に流れ込む空気がこのフィンの間を通り抜けることで熱を奪います。構造がシンプルで軽量なため、小型機に適しています。

冷却効率は機速と密接に関係しており、速度が上がるほど多くの空気がエンジンに当たり冷却が促進されます。逆に低速での長時間クライムはエンジンに熱がこもりやすく、注意が必要です。

シリンダーヘッド温度（CHT）

空冷エンジンの冷却状態を直接示す指標がシリンダーヘッド温度（Cylinder Head Temperature / CHT）です。CHTが高すぎるとデトネーションのリスクが高まり、エンジンへのダメージにつながります。クライム中や高出力運転時には特に注意が必要な指標です。

排気ガス温度（EGT）

排気ガス温度（Exhaust Gas Temperature / EGT）は冷却系統の指標というよりも、燃焼の状態を示す指標です。主にミクスチャー調整の基準として使われます。EGTについてはコックピット管理のセクションで改めて触れます。

オルタネートエア（Alternate Air）

エンジンへの吸気経路が異物や氷結によって詰まった場合に備え、予備の吸気口としてオルタネートエアが設けられています。通常の吸気口が塞がれた際にオルタネートエアに切り替えることで、エンジンへの空気供給を確保します。

通常の吸気口と異なりフィルターを通さないため、異物の混入リスクはありますが、エンジン停止を防ぐための重要なバックアップです。またエンジン内部を通った暖かい空気を取り込むため、吸気のアイシング対策としても機能します。キャブレター式におけるカーブヒートと役割は似ていますが、主にインジェクション式エンジンで使われる点が異なります。

コックピットから見るエンジン管理

ここまでの各系統の話を踏まえて、実際にコックピットでパイロットが何を監視し、何を操作するかを整理します。

監視する計器

ここで紹介するのはエンジン系統に関わる計器に限ります。コックピットには電気系統や飛行計器など、さらに多くの計器が並んでいますが、それらは別の記事で扱います。

パイロットが操作するもの

燃料セレクター

左右のタンクからエンジンへの燃料供給を切り替えるのが燃料セレクターです。BOTHポジションがある機体では両タンクから同時に供給できますが、BOTHのない機体では数分ごとに左右を手動で切り替える必要があります。
どちらの方式でも、各タンクの残量を常に把握しておくことが重要です。

双発機では通常、右タンクは右エンジン、左タンクは左エンジンへという形で供給されています。しかしエンジンが停止した場合、そのエンジン側のタンクの燃料が使えなくなってしまいます。
これを防ぐために、反対側のタンクからも燃料を供給できるクロスフィードの機能が備わっています。

ミクスチャーコントロール

燃料と空気の混合比を調整するレバーです。高度が上がるほど空気が薄くなるため、燃料の割合を減らすリーン（Lean）操作が必要になります。逆に、燃料の割合が多い状態をリッチ（Rich）といいます。

混合比はエンジンの温度とパフォーマンスに直結します。リーンにしすぎると燃焼温度が上がりすぎてエンジンへのダメージにつながり、リッチにしすぎると燃焼が不完全になり出力が落ちます。EGTを基準にしながら適切な混合比に調整します。

カーブヒート

キャブレター式エンジンで使用します。気化器のアイシングが疑われる場合や、湿度が高い条件での飛行時に使用します。

プロペラレバー

定速プロペラを搭載した機体では、プロペラレバーでプロペラの回転数（RPM）を調整します。プロペラのピッチを変えることで、エンジン出力を効率よく推進力に変換します。プロペラの詳細については別の記事で扱います。

プリイグニッションとデトネーション

正常な燃焼では、点火プラグが適切なタイミングで混合気に点火し、炎がシリンダー内を広がるように燃焼が進みます。しかし、エンジン温度や混合比が適切でない場合、この燃焼が正常なタイミングや速度から外れることがあります。それがデトネーションとプリイグニッションです。

デトネーション

デトネーションは、点火プラグによる正常な火炎伝播の後、まだ燃えていない混合気が高温・高圧によって爆発する現象です。急激な圧力上昇によって、ピストンやシリンダーに大きな衝撃が加わります。

爆発が起きると、燃焼の伝搬が音速を超えることで衝撃波を発し、エンジンへダメージを与えます。

主な原因には、リーンすぎる混合比、低品質な燃料、過度に高いシリンダーヘッド温度などがあります。CHTの上昇やエンジンの粗い作動として現れることがあり、ミクスチャーをリッチにする、出力を下げる、速度を上げて冷却を促すことで対処します。

プリイグニッション

プリイグニッションは、点火プラグが点火する前に、シリンダー内の過熱した部位が混合気を早期に点火してしまう現象です。カーボンデポジットや損傷した点火プラグなどが熱源となることがあります。

ピストンがまだ上昇している段階で燃焼が始まるため、ピストンの動きに逆らう力が発生し、深刻なエンジンダメージにつながります。デトネーションが引き金となってプリイグニッションに発展することもあり、両者は密接に関連しています。

簡単に整理すると、デトネーションは点火後の爆発、プリイグニッションは点火前の早すぎる燃焼です。どちらも高温状態で起きやすく、CHTの上昇、エンジンの粗い作動、出力低下などとして現れることがあります。

まとめ

レシプロエンジンは、燃料・点火・潤滑・冷却という4つの要素が互いに連携することで動き続けています。油圧が下がれば油温が上がる、冷却が不足すればデトネーションのリスクが高まる。各系統は独立しているのではなく、常に影響し合っています。

この「系統同士がどう影響し合うか」を理解しておくことが、緊急時の適切な対応につながります。計器の異常値を単体で見るのではなく、他の計器の値とあわせて状態を読む習慣が重要です。
